Resortes a gas, soportes de elevación y columnas de gas para sillas, dirigidos a fabricantes de muebles y distribuidores de partes. Explore componentes de compresión, bloqueables y para asientos, aplicables a gabinetes, camas, mesas y sillas.
Explore cada aplicación, los componentes de resorte a gas disponibles y las dimensiones publicadas que ayudan a identificar una pieza.
Puertas abatibles con apertura hacia arriba en cocinas, gabinetes superiores y muebles de almacenamiento.
Encontrar el soporte adecuado ↗
Bases de cama elevables con espacio de almacenamiento accesible bajo el colchón.
Encontrar el soporte adecuado ↗
Mecanismos de camas abatibles verticales y horizontales.
Encontrar el soporte adecuado ↗
Cubiertas elevables de mesas de centro y ajuste controlado de la altura de mesas.
Encontrar el soporte adecuado ↗
Ajuste controlado de respaldos y apoyabrazos en mecanismos de asientos.
Encontrar el soporte adecuado ↗
Columnas específicas para la altura del asiento y sus interfaces base/asiento.
Encontrar el soporte adecuado ↗Del costado fijo del gabinete al soporte móvil del frente.
Frentes de gabinete con apertura hacia arriba, baúles y bancas con almacenamiento
Línea de productos: Resortes a gas de compresión y herrajes de montaje →
Mecanismo del panel; marcado del amortiguador; longitudes; fuerza; soportes
De la base fija al mecanismo elevador del bastidor de la cama.
Elevación de la base y acceso al espacio de almacenamiento bajo la cama
Línea de productos: Resortes a gas de compresión para mecanismos elevadores de cama →
Mecanismo elevador de la cama; número de amortiguadores; fuerza original; longitudes; medidas de perno/ojal
Del mecanismo fijo en el costado del mueble al varillaje giratorio de la cama.
Camas abatibles, paneles y mesas plegables asistidos por gas
Línea de productos: Resortes a gas de compresión para varillajes de camas abatibles →
Modelo del mecanismo; orientación de montaje; especificación exacta del amortiguador
Del bastidor fijo del asiento a un varillaje de ajuste móvil.
Ajuste de respaldo, reposacabezas y reposapiernas
Línea de productos: Resortes a gas bloqueables y controles de liberación →
Función de bloqueo; sistema de liberación; recorrido; extremos de montaje
Del cuerpo fijo de la mesa al varillaje del tablero abatible hacia arriba.
Un resorte bloqueable actúa dentro de la columna guiada; la carcasa se muestra abierta con fines ilustrativos.
Mesas auxiliares, mesas elevables y superficies de trabajo asistidas por gas
Línea de productos: Resortes a gas de compresión para varillajes de mesas elevables →
Resortes a gas bloqueables para ajuste de altura →
Movimiento requerido; función de bloqueo; dimensiones de la columna o del amortiguador

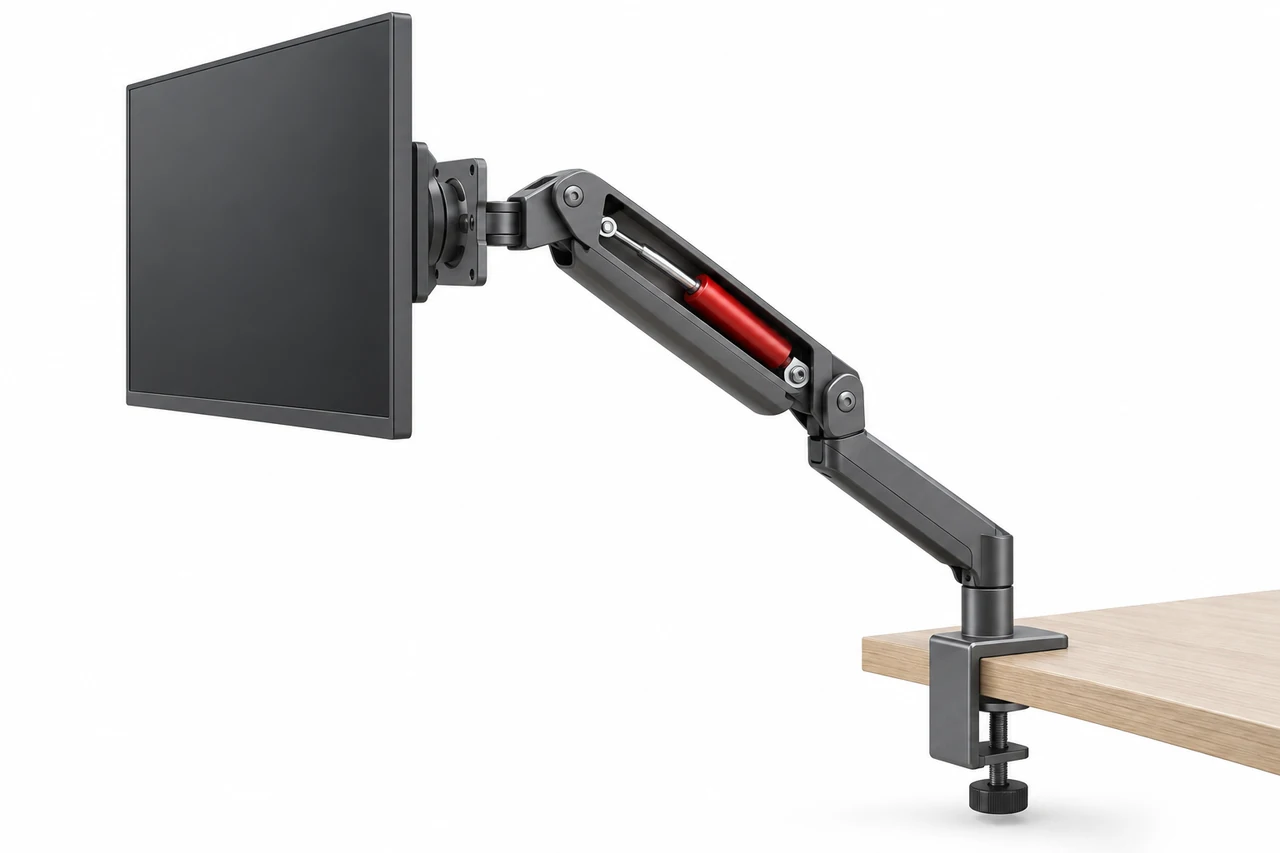

El resorte a gas trabaja dentro del brazo de contrapeso; las cubiertas se retiraron con fines ilustrativos.
Brazos para pantalla asistidos por gas y soportes ajustables
Línea de productos: Resortes a gas de compresión dentro de brazos de contrapeso →
Conjunto del brazo; contrapeso requerido; dimensiones; detalles de montaje
Los conceptos de aplicación muestran mecanismos de ejemplo y la ubicación de los resortes a gas. Tome como base la pieza instalada, sus dimensiones y conexiones para definir el ajuste final.
Compare el producto y ambos extremos de montaje.
Acuerde la fuerza requerida y los detalles de inspección.
Especifique la identificación y el empaque con su pedido.
Soportes de compresión para puertas abatibles de gabinete, mecanismos elevadores de cama y mesas elevables. Especifique el cuerpo del resorte y los terminales seleccionados.
Explorar la línea →
Resortes a gas bloqueables para el ajuste controlado del respaldo o de la mesa. Los cabezales, cables y palancas de liberación conforman un sistema de control que se especifica por separado.
Explorar la línea →
Columnas de gas completas para sillas o cilindros internos, identificados por separado según sus interfaces cónicas y su sistema de liberación.
Explorar la línea →
Rótulas, ojales y conexiones roscadas seleccionados según el resorte y el soporte de montaje. Los terminales influyen en la longitud final de montaje.
Explorar la línea →Una puerta abatible de gabinete superior, la base de una cama con baúl, una cama abatible y un respaldo reclinable requieren movimientos y disposiciones de montaje distintos. Anote el mecanismo existente y el número de resortes a gas utilizados. Los muebles equipados con accionamientos eléctricos o hidráulicos pertenecen a otra categoría de componentes.
Las marcas y los números de parte de terceros se muestran solo como referencia cruzada. Envíe la referencia y la cantidad; cotizamos resortes a gas producidos en nuestra propia fábrica y confirmamos las dimensiones y conexiones en su cotización.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 50 N / ≈11.2 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 600 mm de ancho; 351–400 mm de alto; 2.5–2.8 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 80 N / ≈18.0 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 450 mm de ancho; 300–350 mm de alto; 1.6–1.8 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 100 N / ≈22.5 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 600 mm de ancho; 501–550 mm de alto; 3.5–3.9 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 120 N / ≈27.0 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 600 mm de ancho; 551–600 mm de alto; 3.9–4.2 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 50 N / ≈11.2 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 600 mm de ancho; 351–400 mm de alto; 2.5–2.8 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 80 N / ≈18.0 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 450 mm de ancho; 300–350 mm de alto; 1.6–1.8 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 100 N / ≈22.5 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 600 mm de ancho; 501–550 mm de alto; 3.5–3.9 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 120 N / ≈27.0 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 600 mm de ancho; 551–600 mm de alto; 3.9–4.2 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 45 N / ≈10.1 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 450 mm de ancho; 300–350 mm de alto; 1.6–1.8 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 60 N / ≈13.5 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 600 mm de ancho; 300–350 mm de alto; 2.1–2.5 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y MDF/aglomerado de 18 mm; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 244 ±2 mm / 9.61 in (nominal)
Carrera máx.: 85 mm / 3.35 in
Fuerza: 90 N / ≈20.2 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C9 del lado del vástago S06210024; fijación C7 del lado del cilindro S06210025 con pasador S06210026
Ejemplo de montaje: MDF/aglomerado de 18 mm; 900 mm de ancho; 300–350 mm de alto; 3.2–3.7 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 50 N / ≈11.2 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 600 mm de ancho; 351–400 mm de alto; 2.5–2.8 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 80 N / ≈18.0 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 450 mm de ancho; 300–350 mm de alto; 1.6–1.8 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 100 N / ≈22.5 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 600 mm de ancho; 501–550 mm de alto; 3.5–3.9 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 120 N / ≈27.0 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 600 mm de ancho; 551–600 mm de alto; 3.9–4.2 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 50 N / ≈11.2 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 600 mm de ancho; 351–400 mm de alto; 2.5–2.8 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 80 N / ≈18.0 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 450 mm de ancho; 300–350 mm de alto; 1.6–1.8 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 100 N / ≈22.5 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 600 mm de ancho; 501–550 mm de alto; 3.5–3.9 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 120 N / ≈27.0 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 600 mm de ancho; 551–600 mm de alto; 3.9–4.2 kg; 2 resortes. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 45 N / ≈10.1 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 450 mm de ancho; 300–350 mm de alto; 1.6–1.8 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 60 N / ≈13.5 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 600 mm de ancho; 300–350 mm de alto; 2.1–2.5 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Para la disposición de montaje especificada y vidrio de 4 mm en marco de metal/aluminio; las medidas de la puerta, el peso y la cantidad de resortes indicados son un ejemplo válido solo en estas condiciones.
Longitud L según plano: 245 ±2 mm / 9.65 in (nominal)
Carrera máx.: 80 mm / 3.15 in
Fuerza: 90 N / ≈20.2 lbf
Longitud extendida entre centros de montaje según el plano de referencia
Fijación C10 del lado del vástago S06710163; fijación C11 del lado del cilindro S06810013; sistema de rótula de 10 mm
Ejemplo de montaje: vidrio de 4 mm en marco de metal/aluminio; 900 mm de ancho; 300–350 mm de alto; 3.2–3.7 kg; 1 resorte. Válido solo para la geometría de montaje especificada.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 94 mm / 3.70 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 169–301.5 mm / 6.65–11.87 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 104 mm / 4.09 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 159–291.5 mm / 6.26–11.48 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 114 mm / 4.49 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 149–281.5 mm / 5.87–11.08 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 124 mm / 4.88 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 139–271.5 mm / 5.47–10.69 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 164 mm / 6.46 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 99–231.5 mm / 3.90–9.11 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 354.5 mm / 13.96 in
Carrera: 111.5 mm / 4.39 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 76 mm / 2.99 in; Longitud del tubo soporte B: 200 mm / 7.87 in; Rango de ajuste del asiento: 100 mm / 3.94 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 167–278.5 mm / 6.57–10.96 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 354.5 mm / 13.96 in
Carrera: 111.5 mm / 4.39 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 100 mm / 3.94 in; Longitud del tubo soporte B: 200 mm / 7.87 in; Rango de ajuste del asiento: 100 mm / 3.94 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 143–254.5 mm / 5.63–10.02 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 354.5 mm / 13.96 in
Carrera: 111.5 mm / 4.39 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 110 mm / 4.33 in; Longitud del tubo soporte B: 200 mm / 7.87 in; Rango de ajuste del asiento: 100 mm / 3.94 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 133–244.5 mm / 5.24–9.63 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 354.5 mm / 13.96 in
Carrera: 111.5 mm / 4.39 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 126 mm / 4.96 in; Longitud del tubo soporte B: 200 mm / 7.87 in; Rango de ajuste del asiento: 100 mm / 3.94 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 117–228.5 mm / 4.61–9.00 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 313.5 mm / 12.34 in
Carrera: 90.5 mm / 3.56 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 76 mm / 2.99 in; Longitud del tubo soporte B: 174 mm / 6.85 in; Rango de ajuste del asiento: 80 mm / 3.15 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 147–237.5 mm / 5.79–9.35 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 313.5 mm / 12.34 in
Carrera: 90.5 mm / 3.56 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 96 mm / 3.78 in; Longitud del tubo soporte B: 174 mm / 6.85 in; Rango de ajuste del asiento: 80 mm / 3.15 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 127–217.5 mm / 5.00–8.56 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Columna de gas completa para silla
Longitud L según plano: 313.5 mm / 12.34 in
Carrera: 90.5 mm / 3.56 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 104 mm / 4.09 in; Longitud del tubo soporte B: 174 mm / 6.85 in; Rango de ajuste del asiento: 80 mm / 3.15 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 119–209.5 mm / 4.69–8.25 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia anterior para el mecanismo Häfele 271.95.203; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 900 N / ≈202.3 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.203; 2 pistones por cama; peso total de la cama 50 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.203; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 1100 N / ≈247.3 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.203; 2 pistones por cama; peso total de la cama 60 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.203; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 1300 N / ≈292.3 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.203; 2 pistones por cama; peso total de la cama 70 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.203; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 1500 N / ≈337.2 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.203; 2 pistones por cama; peso total de la cama 80 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.203; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 1700 N / ≈382.2 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.203; 2 pistones por cama; peso total de la cama 90 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.203; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 1900 N / ≈427.1 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.203; 2 pistones por cama; peso total de la cama 100 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.204; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 400 N / ≈89.9 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.204; 2 pistones por cama; peso total de la cama 40 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.204; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 500 N / ≈112.4 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.204; 2 pistones por cama; peso total de la cama 50 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.204; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 600 N / ≈134.9 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.204; 2 pistones por cama; peso total de la cama 60 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Referencia anterior para el mecanismo Häfele 271.95.204; dos pistones por herraje. El peso total de la cama incluye bastidor, colchón y ropa de cama.
Fuerza: 800 N / ≈179.8 lbf
Ejemplo de mecanismo de cama abatible: mecanismo 271.95.204; 2 pistones por cama; peso total de la cama 80 kg, incluidos cama, colchón y ropa de cama. Válido solo para este mecanismo de referencia y su disposición de montaje.
Las dimensiones y el valor de 120 N corresponden a la columna VariStand completa, no al resorte a gas interno.
Columna neumática completa para mesa
Brida para tablero; brida de base 3 x M6 en círculo de pernos de 58 mm
Referencia del conjunto — Longitud extendida: 1040 mm; Longitud comprimida: 625 mm; Carrera: 415 mm; Fuerza de la columna: 120 N; Diámetros de tubo: 75 / 70 mm
Las dimensiones y el valor de 120 N corresponden a la columna VariStand completa, no al resorte a gas interno.
Columna neumática completa para mesa
Brida para tablero; brida de base 3 x M6 en círculo de pernos de 58 mm
Referencia del conjunto — Longitud extendida: 660 mm; Longitud comprimida: 435 mm; Carrera: 225 mm; Fuerza de la columna: 120 N; Diámetros de tubo: 75 / 70 mm
Las dimensiones y el valor de 120 N corresponden a la columna VariStand completa, no al resorte a gas interno.
Columna neumática completa para mesa
Brida para tablero; brida de base 3 x M6 en círculo de pernos de 58 mm
Referencia del conjunto — Longitud extendida: 1040 mm; Longitud comprimida: 625 mm; Carrera: 415 mm; Fuerza de la columna: 120 N; Diámetros de tubo: 75 / 70 mm
Las dimensiones y el valor de 120 N corresponden a la columna VariStand completa, no al resorte a gas interno.
Columna neumática completa para mesa
Brida para tablero; brida de base 3 x M6 en círculo de pernos de 58 mm
Referencia del conjunto — Longitud extendida: 660 mm; Longitud comprimida: 435 mm; Carrera: 225 mm; Fuerza de la columna: 120 N; Diámetros de tubo: 75 / 70 mm
Referencia del mecanismo: el ancho de instalación de 698 mm y la carga de referencia de 5 kg corresponden al mecanismo completo; no se publican las dimensiones ni la fuerza del amortiguador por separado.
Mecanismo completo de elevación de tablero
Igualar las dimensiones del conjunto original
Referencia del conjunto — Ancho de instalación: 698 mm; Capacidad de carga: 5 kg
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 110 mm / 4.33 in
Comprimido: 90 mm / 3.54 in
Carrera: 20 mm / 0.79 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 110 mm / 4.33 in
Comprimido: 90 mm / 3.54 in
Carrera: 20 mm / 0.79 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 130 mm / 5.12 in
Comprimido: 100 mm / 3.94 in
Carrera: 30 mm / 1.18 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 130 mm / 5.12 in
Comprimido: 100 mm / 3.94 in
Carrera: 30 mm / 1.18 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 150 mm / 5.91 in
Comprimido: 110 mm / 4.33 in
Carrera: 40 mm / 1.57 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 150 mm / 5.91 in
Comprimido: 110 mm / 4.33 in
Carrera: 40 mm / 1.57 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 190 mm / 7.48 in
Comprimido: 130 mm / 5.12 in
Carrera: 60 mm / 2.36 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 190 mm / 7.48 in
Comprimido: 130 mm / 5.12 in
Carrera: 60 mm / 2.36 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 230 mm / 9.06 in
Comprimido: 150 mm / 5.91 in
Carrera: 80 mm / 3.15 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 230 mm / 9.06 in
Comprimido: 150 mm / 5.91 in
Carrera: 80 mm / 3.15 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 270 mm / 10.63 in
Comprimido: 170 mm / 6.69 in
Carrera: 100 mm / 3.94 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 270 mm / 10.63 in
Comprimido: 170 mm / 6.69 in
Carrera: 100 mm / 3.94 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 310 mm / 12.20 in
Comprimido: 190 mm / 7.48 in
Carrera: 120 mm / 4.72 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 310 mm / 12.20 in
Comprimido: 190 mm / 7.48 in
Carrera: 120 mm / 4.72 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 390 mm / 15.35 in
Comprimido: 230 mm / 9.06 in
Carrera: 160 mm / 6.30 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 390 mm / 15.35 in
Comprimido: 230 mm / 9.06 in
Carrera: 160 mm / 6.30 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 470 mm / 18.50 in
Comprimido: 270 mm / 10.63 in
Carrera: 200 mm / 7.87 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 470 mm / 18.50 in
Comprimido: 270 mm / 10.63 in
Carrera: 200 mm / 7.87 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 590 mm / 23.23 in
Comprimido: 340 mm / 13.39 in
Carrera: 250 mm / 9.84 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Longitud L según plano: 590 mm / 23.23 in
Comprimido: 340 mm / 13.39 in
Carrera: 250 mm / 9.84 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
¿Necesita otra referencia? Enviar el marcado completo, las fotos y la cantidad →
Envíe la referencia y la cantidad de cada artículo. Identificaremos el producto que cumple su requerimiento y prepararemos una cotización para su pedido.
