Soportes de elevación para tapas, compuertas y cubiertas.
Horizon suministra resortes a gas de compresión como soportes de elevación completos con los terminales seleccionados, o como unidades con extremos roscados para que usted utilice sus propios herrajes de montaje. Utilizados en cofres de vehículos, tapas de muebles y cubiertas de equipos, estos amortiguadores de gas empujan hacia afuera para facilitar la apertura y sostener el panel móvil.
Elija a continuación el tipo de conjunto que necesita. La longitud, la carrera, la fuerza y ambas conexiones definen la configuración suministrada.
Pida el resorte con sus terminales de montaje seleccionados, una unidad con extremos roscados o los herrajes de conexión para un conjunto existente. Las páginas de referencias para vehículos y muebles ofrecen registros publicados de aplicaciones y dimensiones que ayudan a identificar la versión requerida.
Resortes a gas suministrados con terminales de ojal para montaje en pasador o en soporte pivotante. El tamaño del orificio, el ancho del ojal y las longitudes entre centros de montaje describen el conjunto completo.
Explorar opciones de conexión →
Resortes a gas con extremos roscados en el vástago y en el cilindro para montar terminales por separado. Las roscas y las referencias de hombro se definen antes de agregar rótulas, ojales u horquillas.
Comparar terminales →
Las rótulas, pernos de rótula, ojales, horquillas y soportes pueden cotizarse junto con el resorte o por separado como herrajes de conexión. Las conexiones del lado del vástago y del lado del cilindro se especifican de forma individual.
Ver terminales y soportes →| Especificación | Definición |
|---|---|
| Longitud extendida L1 | Distancia entre las referencias de montaje especificadas con el resorte totalmente extendido, incluidos los terminales seleccionados. |
| Longitud comprimida L2 | Distancia entre las mismas referencias de montaje en la posición comprimida especificada. |
| Carrera S | L1 − L2, sin cambiar los terminales ni las referencias de medición. |
| Diámetro de cilindro / vástago | Dos diámetros distintos, indicados en ese orden. Por sí solos no determinan la fuerza seleccionada. |
| Fuerza | Un valor de fuerza en N con una posición y unas condiciones de medición definidas. La fuerza no equivale al peso del panel soportado. |
| Conexiones | Terminales del lado del vástago y del lado del cilindro definidos por separado, incluidas sus dimensiones de rosca o de pivote. |
Las longitudes con rótula se toman entre centros de bola; las longitudes con ojal, entre centros de orificio. Los planos de unidades con extremos roscados indican su propia referencia de extremo o de hombro. Ambas posiciones de medición usan las mismas referencias.
Extremos roscados, vástagos delgados, perfiles de cilindro y opciones de conexión.

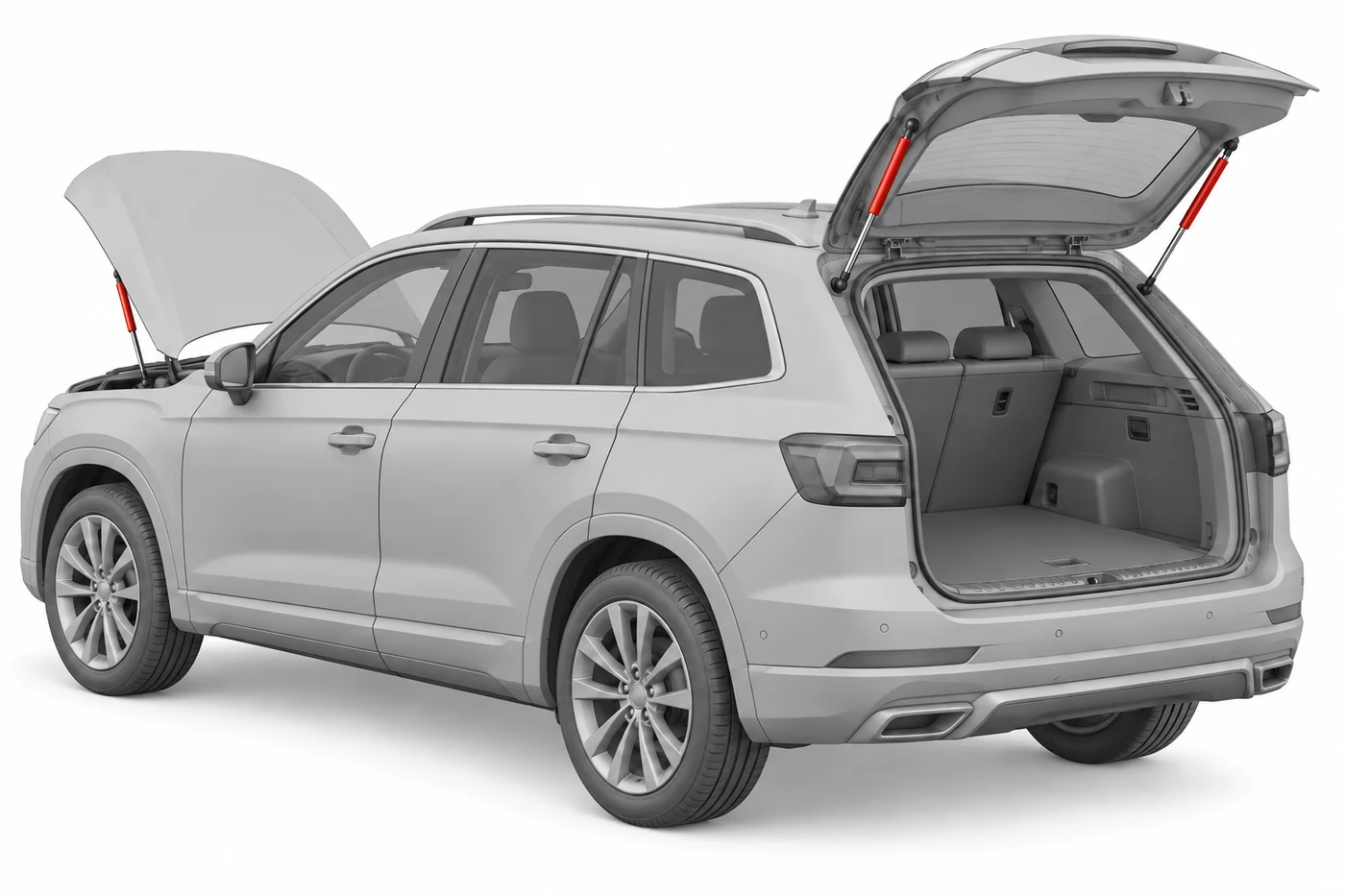

APLICACIÓN / 01Amortiguadores de gas automotricesExplorar aplicaciones ↗Encuentre resortes a gas para cofres, portones traseros, tapas de cajuela y medallones. Comience con el marcado original y los datos del vehículo para identificar la pieza de reemplazo requerida.
APLICACIÓN / 02Amortiguadores de gas para pickup, casas rodantes y remolquesExplorar aplicaciones ↗Resortes a gas para ventanas de campers para pickup, tapas de caja, compartimentos y mobiliario de casas rodantes. Identifique tanto el accesorio instalado como el vehículo.
APLICACIÓN / 03Resortes a gas para mueblesExplorar aplicaciones ↗Encuentre productos de soporte y ajuste para gabinetes, camas, asientos y muebles asistidos por gas. Primero elija el mecanismo del mueble y luego seleccione el resorte a gas y las conexiones correspondientes.
APLICACIÓN / 04Maquinaria de construcción y agrícolaExplorar aplicaciones ↗Resortes a gas para cofres de máquinas, accesos a cabina y compartimentos de servicio. Identifique el equipo y el panel de acceso exacto antes de buscar el soporte equivalente.
APLICACIÓN / 05Equipos industriales y comercialesExplorar aplicaciones ↗Resortes a gas para cubiertas, guardas y paneles de acceso de equipos, con opciones de bloqueo para soportes ajustables. Busque el equivalente de la pieza existente o proporcione un plano con los detalles de montaje.
APLICACIÓN / 06Resortes a gas para uso náutico y exteriorExplorar aplicaciones ↗Soporte para escotillas, compartimentos y paneles de acceso, con una especificación de materiales y terminales adecuada al nivel de exposición. Busque el equivalente del conjunto completo, incluidos los herrajes de montaje.
APLICACIÓN / 07Equipos médicos y de rehabilitaciónExplorar aplicaciones ↗Resortes a gas para el ajuste asistido en mobiliario de tratamiento, asientos de rehabilitación y acceso a equipos. Seleccione el producto según el movimiento especificado y los requisitos de validación del dispositivo.
Ambas versiones forman parte de la línea de compresión. Un soporte completo incluye los terminales de montaje seleccionados; una unidad con extremos roscados se define a partir de sus propias referencias de rosca o de hombro. La cotización indica qué versión se incluye.
Sí. Los amortiguadores de gas de aspecto similar pueden tener distintas fuerzas, carreras o terminales de montaje. Los cotizamos como configuraciones independientes, incluidos los terminales requeridos del lado del vástago y del lado del cilindro, en lugar de tomar la apariencia como especificación de la pieza.
Sí. Envíe su lista de piezas con la cantidad de cada línea. Las referencias existentes y las especificaciones basadas en planos pueden revisarse en la misma consulta; cada línea cotizada indica el conjunto seleccionado y el requisito de empaque.
Dos posiciones de una demostración física con un bastidor de elevación. Muestran la relación de montaje; no constituyen una capacidad de carga nominal ni un plano de instalación.
| Dimensión | Cómo registrarla |
|---|---|
| Longitud extendida / comprimida | Use referencias de montaje idénticas en ambas posiciones; indique si los terminales están incluidos. |
| Carrera | Recorrido entre las posiciones extremas especificadas. Con los mismos terminales y referencias: carrera = longitud extendida - longitud comprimida. |
| Diámetros de cilindro y vástago | Registre ambos por separado. Ni la medida de la rosca ni un cilindro exterior similar permiten identificar la fuerza. |
| Referencias en extremos roscados | Una referencia en la rosca sin terminal o en el hombro puede diferir de una referencia en el centro de la bola. Marque la referencia real en el plano. |
Indique el valor de fuerza en N junto con la posición, la dirección y las condiciones de medición. Un marcado F1 no describe toda la carrera.
En los diseños de compresión convencionales, al comprimir se reduce el volumen de gas disponible. La fricción de los sellos también separa las curvas de fuerza de compresión y de extensión.
Verifique el esfuerzo de apertura, el esfuerzo de cierre, la velocidad de recorrido, la carga sobre el pestillo y las holguras en todo el movimiento y a las temperaturas de uso previstas.
Mantenga juntas ambas longitudes, la carrera, la fuerza, la amortiguación, ambos terminales, los materiales y la revisión del plano. Igualar solo la fuerza no es suficiente.
Confirme la medida en posición comprimida con el plano o mediante una verificación controlada adecuada. No fuerce el cierre de una unidad que opone resistencia solo para medirla.
