La columna vertical une la base con el mecanismo del asiento.
01Ver guía de selección →
Sillas de oficina y operativas
Ajuste neumático de altura
Qué identificar
Alturas extendida y comprimida; conos superior e inferior; sistema de liberación
GUÍA DE APLICACIÓN
Pistones de gas para silla y asientos ajustables
Columnas de gas para ajustar la altura de la silla y soportes bloqueables independientes para el respaldo, dirigidos a fabricantes de asientos y distribuidores de partes. Elija el componente según su función de ajuste y luego compare las dimensiones e interfaces correspondientes.
SUMINISTRO POR APLICACIÓN
Elija el elemento móvil que necesita sostener.

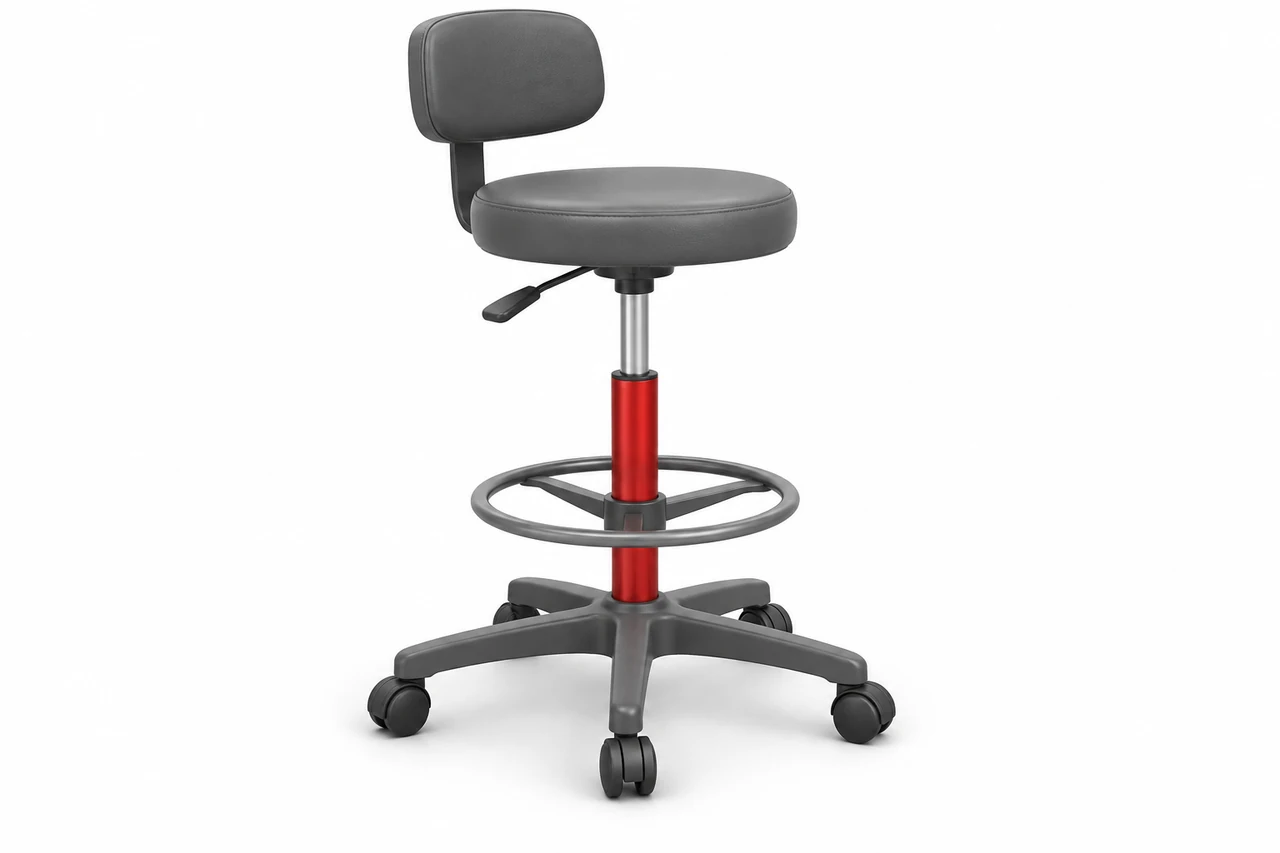

Una columna de gas específica regula la altura del asiento.
02Ver guía de selección →
Taburetes y asientos de trabajo
Ajuste de altura para conjuntos de asiento
Qué identificar
Rango de altura requerido; dimensiones de la columna; posición del accionamiento de liberación
Un soporte bloqueable independiente actúa sobre el mecanismo articulado del respaldo.
03Ver guía de selección →
Respaldos ajustables
Ajuste del asiento asistido por resorte a gas
Qué identificar
Especificación del resorte a gas bloqueable; cable/palanca; soportes de montaje
Los conceptos de aplicación muestran mecanismos de ejemplo y la ubicación de los resortes a gas. Tome como base la pieza instalada, sus dimensiones y conexiones para definir el ajuste final.
NOTAS DE EQUIVALENCIA
Distinga el ajuste de altura del ajuste del respaldo.
Un pistón de gas para silla une el mecanismo del asiento y la base mediante interfaces específicas. Un resorte a gas bloqueable independiente puede controlar el respaldo o la sección de piernas. Seleccione según el componente correspondiente y su control de liberación, no por el aspecto de la silla.
Referencias publicadas de aplicaciones y medidas
Encuentre la referencia que necesitaElija un filtro o ingrese un número de parte completo.
Las marcas y los números de parte de terceros se muestran solo como referencia cruzada. Envíe la referencia y la cantidad; cotizamos resortes a gas producidos en nuestra propia fábrica y confirmamos las dimensiones y conexiones en su cotización.
Referencia cruzada: Stabilus 086772
Columna de gas para silla (referencia STAB-O-MAT 086772)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 94 mm / 3.70 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 169–301.5 mm / 6.65–11.87 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 087967
Columna de gas para silla (referencia STAB-O-MAT 087967)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 104 mm / 4.09 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 159–291.5 mm / 6.26–11.48 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 088923
Columna de gas para silla (referencia STAB-O-MAT 088923)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 114 mm / 4.49 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 149–281.5 mm / 5.87–11.08 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 091552
Columna de gas para silla (referencia STAB-O-MAT 091552)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 124 mm / 4.88 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 139–271.5 mm / 5.47–10.69 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 093703
Columna de gas para silla (referencia STAB-O-MAT 093703)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 395.5 mm / 15.57 in
Carrera: 132.5 mm / 5.22 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 164 mm / 6.46 in; Longitud del tubo soporte B: 220 mm / 8.66 in; Rango de ajuste del asiento: 120 mm / 4.72 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 99–231.5 mm / 3.90–9.11 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 097766
Columna de gas para silla (referencia STAB-O-MAT 097766)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 354.5 mm / 13.96 in
Carrera: 111.5 mm / 4.39 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 76 mm / 2.99 in; Longitud del tubo soporte B: 200 mm / 7.87 in; Rango de ajuste del asiento: 100 mm / 3.94 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 167–278.5 mm / 6.57–10.96 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 101829
Columna de gas para silla (referencia STAB-O-MAT 101829)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 354.5 mm / 13.96 in
Carrera: 111.5 mm / 4.39 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 100 mm / 3.94 in; Longitud del tubo soporte B: 200 mm / 7.87 in; Rango de ajuste del asiento: 100 mm / 3.94 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 143–254.5 mm / 5.63–10.02 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 103263
Columna de gas para silla (referencia STAB-O-MAT 103263)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 354.5 mm / 13.96 in
Carrera: 111.5 mm / 4.39 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 110 mm / 4.33 in; Longitud del tubo soporte B: 200 mm / 7.87 in; Rango de ajuste del asiento: 100 mm / 3.94 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 133–244.5 mm / 5.24–9.63 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 100634
Columna de gas para silla (referencia STAB-O-MAT 100634)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 354.5 mm / 13.96 in
Carrera: 111.5 mm / 4.39 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 126 mm / 4.96 in; Longitud del tubo soporte B: 200 mm / 7.87 in; Rango de ajuste del asiento: 100 mm / 3.94 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 117–228.5 mm / 4.61–9.00 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 092747
Columna de gas para silla (referencia STAB-O-MAT 092747)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 313.5 mm / 12.34 in
Carrera: 90.5 mm / 3.56 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 76 mm / 2.99 in; Longitud del tubo soporte B: 174 mm / 6.85 in; Rango de ajuste del asiento: 80 mm / 3.15 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 147–237.5 mm / 5.79–9.35 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 094898
Columna de gas para silla (referencia STAB-O-MAT 094898)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 313.5 mm / 12.34 in
Carrera: 90.5 mm / 3.56 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 96 mm / 3.78 in; Longitud del tubo soporte B: 174 mm / 6.85 in; Rango de ajuste del asiento: 80 mm / 3.15 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 127–217.5 mm / 5.00–8.56 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: Stabilus 096332
Columna de gas para silla (referencia STAB-O-MAT 096332)
Verifique que coincidan la columna completa, la posición del cono, las interfaces de asiento/base y el mecanismo de liberación; la carrera difiere del rango publicado de ajuste del asiento.
Especificaciones de referencia
Columna de gas completa para silla
Longitud L según plano: 313.5 mm / 12.34 in
Carrera: 90.5 mm / 3.56 in
Fuerza de extensión del resorte: 350 N / ≈78.7 lbf
Longitud L de la columna según plano, no la longitud entre ojales del amortiguador
Interfaces cónicas de asiento/base de la silla; la posición del cono C es específica de cada pieza
Posición del cono C: 104 mm / 4.09 in; Longitud del tubo soporte B: 174 mm / 6.85 in; Rango de ajuste del asiento: 80 mm / 3.15 in; Diámetro del tubo exterior: 50 mm / 1.97 in; Diámetro del tubo de presión: 28 mm / 1.10 in; Dimensión A según plano: 119–209.5 mm / 4.69–8.25 in
La fuerza de extensión del resorte no equivale a una capacidad de peso del usuario.
Referencia cruzada: SUSPA 02752293
Referencia EL1 con bloqueo elástico - carrera de 20 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 110 mm / 4.33 in
Comprimido: 90 mm / 3.54 in
Carrera: 20 mm / 0.79 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752304
Referencia EL2 con bloqueo elástico - carrera de 20 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 110 mm / 4.33 in
Comprimido: 90 mm / 3.54 in
Carrera: 20 mm / 0.79 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752294
Referencia EL1 con bloqueo elástico - carrera de 30 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 130 mm / 5.12 in
Comprimido: 100 mm / 3.94 in
Carrera: 30 mm / 1.18 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752305
Referencia EL2 con bloqueo elástico - carrera de 30 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 130 mm / 5.12 in
Comprimido: 100 mm / 3.94 in
Carrera: 30 mm / 1.18 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752295
Referencia EL1 con bloqueo elástico - carrera de 40 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 150 mm / 5.91 in
Comprimido: 110 mm / 4.33 in
Carrera: 40 mm / 1.57 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752306
Referencia EL2 con bloqueo elástico - carrera de 40 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 150 mm / 5.91 in
Comprimido: 110 mm / 4.33 in
Carrera: 40 mm / 1.57 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752296
Referencia EL1 con bloqueo elástico - carrera de 60 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 190 mm / 7.48 in
Comprimido: 130 mm / 5.12 in
Carrera: 60 mm / 2.36 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752307
Referencia EL2 con bloqueo elástico - carrera de 60 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 190 mm / 7.48 in
Comprimido: 130 mm / 5.12 in
Carrera: 60 mm / 2.36 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752297
Referencia EL1 con bloqueo elástico - carrera de 80 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 230 mm / 9.06 in
Comprimido: 150 mm / 5.91 in
Carrera: 80 mm / 3.15 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752308
Referencia EL2 con bloqueo elástico - carrera de 80 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 230 mm / 9.06 in
Comprimido: 150 mm / 5.91 in
Carrera: 80 mm / 3.15 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752298
Referencia EL1 con bloqueo elástico - carrera de 100 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 270 mm / 10.63 in
Comprimido: 170 mm / 6.69 in
Carrera: 100 mm / 3.94 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752309
Referencia EL2 con bloqueo elástico - carrera de 100 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 270 mm / 10.63 in
Comprimido: 170 mm / 6.69 in
Carrera: 100 mm / 3.94 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752299
Referencia EL1 con bloqueo elástico - carrera de 120 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 310 mm / 12.20 in
Comprimido: 190 mm / 7.48 in
Carrera: 120 mm / 4.72 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752310
Referencia EL2 con bloqueo elástico - carrera de 120 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 310 mm / 12.20 in
Comprimido: 190 mm / 7.48 in
Carrera: 120 mm / 4.72 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752300
Referencia EL1 con bloqueo elástico - carrera de 160 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 390 mm / 15.35 in
Comprimido: 230 mm / 9.06 in
Carrera: 160 mm / 6.30 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752311
Referencia EL2 con bloqueo elástico - carrera de 160 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 390 mm / 15.35 in
Comprimido: 230 mm / 9.06 in
Carrera: 160 mm / 6.30 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752301
Referencia EL1 con bloqueo elástico - carrera de 200 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 470 mm / 18.50 in
Comprimido: 270 mm / 10.63 in
Carrera: 200 mm / 7.87 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752312
Referencia EL2 con bloqueo elástico - carrera de 200 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 470 mm / 18.50 in
Comprimido: 270 mm / 10.63 in
Carrera: 200 mm / 7.87 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752302
Referencia EL1 con bloqueo elástico - carrera de 250 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 590 mm / 23.23 in
Comprimido: 340 mm / 13.39 in
Carrera: 250 mm / 9.84 in
Fuerza seleccionable: 200–800 N / 45.0–179.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 22 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
Referencia cruzada: SUSPA 02752313
Referencia EL2 con bloqueo elástico - carrera de 250 mm
Referencia para ajuste de respaldo y apoyabrazos. Seleccione la fuerza, los terminales y el sistema de liberación y, después, verifique la correspondencia exacta con el mecanismo del asiento y la geometría de montaje.
Especificaciones de referencia
Longitud L según plano: 590 mm / 23.23 in
Comprimido: 340 mm / 13.39 in
Carrera: 250 mm / 9.84 in
Fuerza seleccionable: 200–1000 N / 45.0–224.8 lbf
La selección de fuerza y las interfaces de montaje se confirman para el conjunto cotizado.
Diámetro de cilindro / vástago: 28 / 10 mm
Plano de la gama estándar del fabricante (longitud extendida / comprimida); confirme los centros de montaje finales con los terminales seleccionados
La fijación del lado del cilindro y el cabezal de liberación del lado del vástago se seleccionan por separado
Incrementos de selección de fuerza: 50 N / 11.2 lbf.
¿Necesita otra referencia? Enviar el marcado completo, las fotos y la cantidad →
PARA Fabricantes de sillas / Distribuidores de partes para asientos
Una especificación clara para cada componente del asiento.
- Cilindro o columna completa
- Pieza existente o plano
- Rango de altura / recorrido de ajuste
- Dimensiones de las interfaces superior e inferior
- Tipo de liberación
- Cantidad
Seleccione cada columna de altura según su propio plano. Un soporte de respaldo independiente tiene dimensiones de montaje y de control distintas.
SUMINISTRO DE COMPONENTES PARA ASIENTOS
Ajuste de altura y control del respaldo.
Pistones de gas para silla
Columnas completas de altura para silla y cilindros internos, que se piden según sus propios planos de interfaz.
Explorar la línea →
Resortes a gas bloqueables
Resortes a gas bloqueables independientes para respaldos, con cabezales de liberación, cables y palancas seleccionados.
Explorar la línea →SU SIGUIENTE PASO
¿Tiene un número de parte, dimensiones o una lista de piezas?
Envíe la referencia y la cantidad de cada artículo. Identificaremos el producto que cumple su requerimiento y prepararemos una cotización para su pedido.
