Resortes a gas para cubiertas, guardas y paneles de acceso de equipos, con opciones de bloqueo para soportes ajustables. Busque el equivalente de la pieza existente o proporcione un plano con los detalles de montaje.
De la carcasa fija de la máquina a la tapa de servicio abatible.
Paneles de inspección, cubiertas protectoras y tapas de servicio
Pieza original; recorrido de la tapa; longitudes; fuerza y conexiones

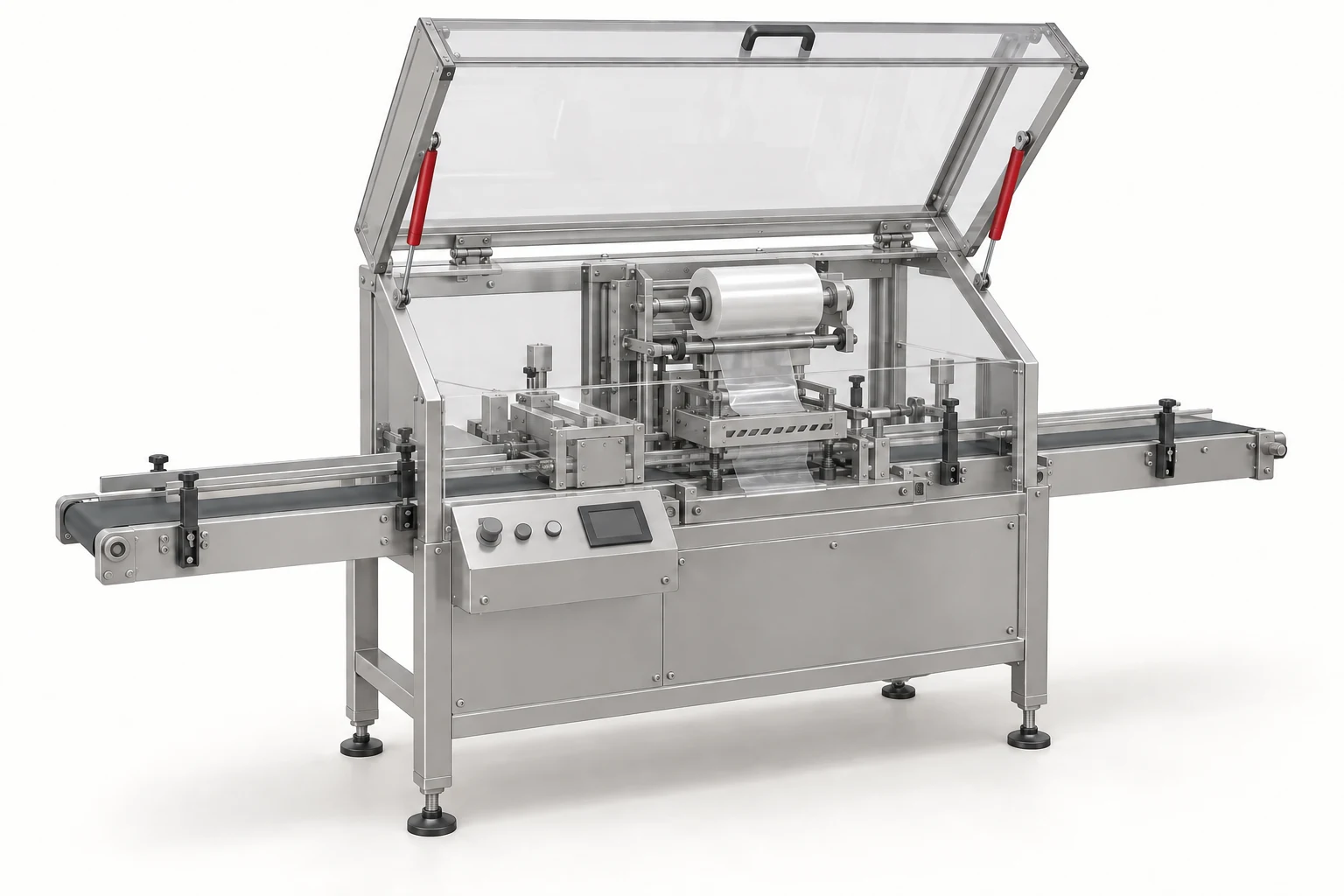

Del bastidor fijo de la máquina a la cubierta protectora elevada.
Tapas de equipos y acceso para mantenimiento
Función de la tapa; exposición a procesos de limpieza; dimensiones; requisitos de material

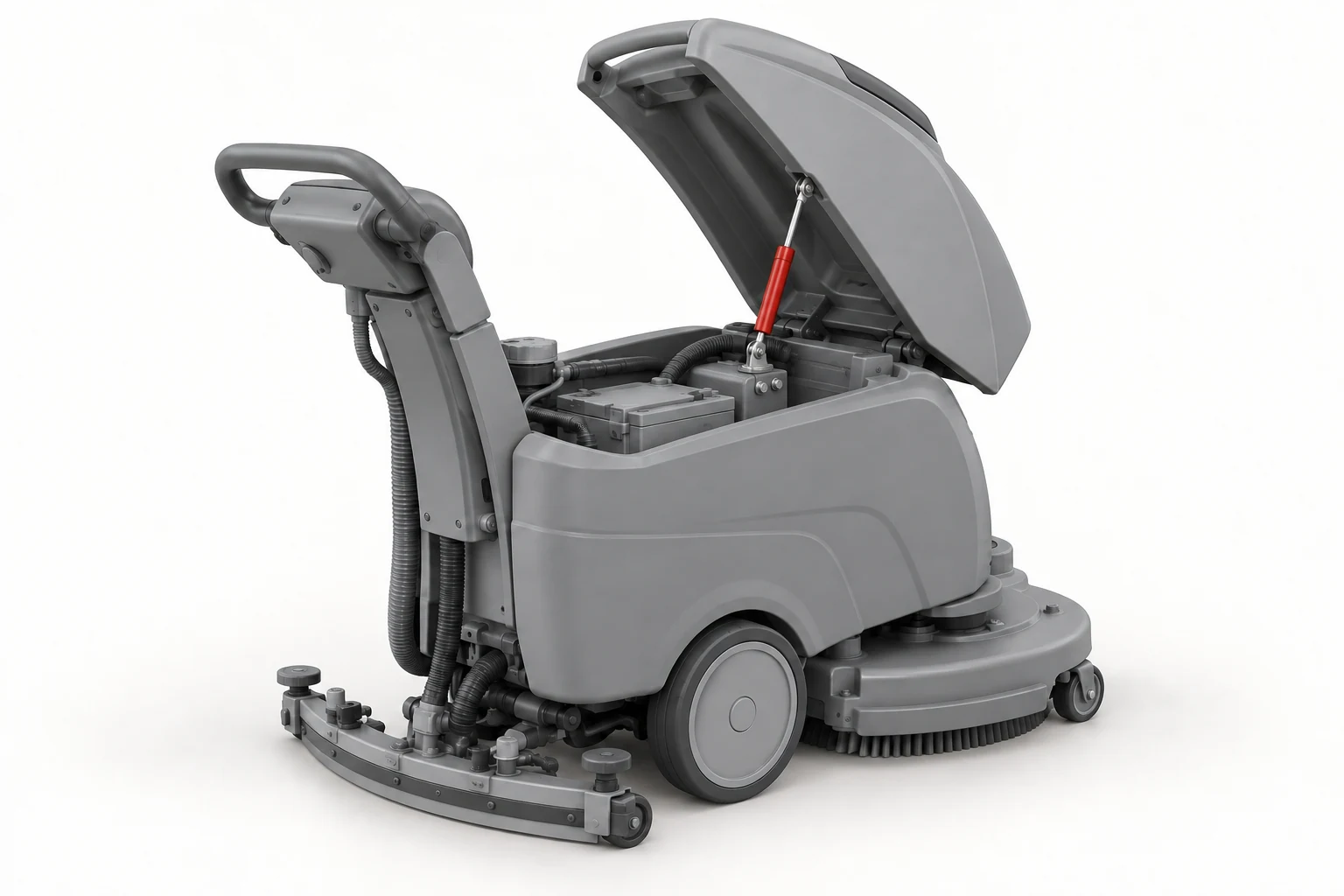

Del soporte fijo del chasis a la tapa de mantenimiento elevada.
Cubiertas, tapas y paneles de servicio
Entorno de operación; marcado original; ambos extremos
Un resorte con liberación controlada trabaja dentro de la columna guiada; la carcasa se muestra abierta a modo ilustrativo.
Superficies de trabajo asistidas por gas y soportes ajustables para el operador
Comportamiento de bloqueo; recorrido; método de control/liberación
Del lateral fijo del gabinete al panel de acceso con bisagra superior.
Puertas abatibles de acceso y aberturas de servicio
Sentido de apertura del panel; espacio de montaje; dimensiones de conexión
Los conceptos de aplicación muestran mecanismos de ejemplo y la ubicación de los resortes a gas. Tome como base la pieza instalada, sus dimensiones y conexiones para definir el ajuste final.
Las protecciones de máquinas y las tapas de inspección suelen requerir apertura controlada y sostén. Las mesas ajustables y los paneles de control pueden requerir bloqueo de posición. Registre la unidad instalada, el espacio libre de montaje, la fuerza y el entorno de trabajo junto con la referencia del equipo.
Las marcas y los números de parte de terceros se muestran solo como referencia cruzada. Envíe la referencia y la cantidad; cotizamos resortes a gas producidos en nuestra propia fábrica y confirmamos las dimensiones y conexiones en su cotización.
Tamaño de referencia con fuerza seleccionable; compare la interfaz de horquilla.
Longitud L según plano: 224 ±2 mm / 8.82 in (nominal)
Carrera: 80 mm / 3.15 in
Fuerza seleccionable: 50–420 N / 11.2–94.4 lbf
Rango de fuerza seleccionable publicado para el tipo 16-1; la fuerza debe especificarse para la pieza solicitada.
Diámetro de cilindro / vástago: 15 / 6 mm
Referencia técnica: 16-1-111-90-A17-B17
Dimensión L publicada en el plano del fabricante
Horquilla soldada / horquilla
Tamaño de referencia con fuerza seleccionable; compare la interfaz de horquilla.
Longitud L según plano: 264 ±2 mm / 10.39 in (nominal)
Carrera: 100 mm / 3.94 in
Fuerza seleccionable: 50–420 N / 11.2–94.4 lbf
Rango de fuerza seleccionable publicado para el tipo 16-1; la fuerza debe especificarse para la pieza solicitada.
Diámetro de cilindro / vástago: 15 / 6 mm
Referencia técnica: 16-1-131-110-A17-B17
Dimensión L publicada en el plano del fabricante
Horquilla soldada / horquilla
Tamaño de referencia con fuerza seleccionable; compare la interfaz de horquilla.
Longitud L según plano: 366 ±2 mm / 14.41 in (nominal)
Carrera: 150 mm / 5.91 in
Fuerza seleccionable: 50–420 N / 11.2–94.4 lbf
Rango de fuerza seleccionable publicado para el tipo 16-1; la fuerza debe especificarse para la pieza solicitada.
Diámetro de cilindro / vástago: 15 / 6 mm
Referencia técnica: 16-1-189-154-A17-B17
Dimensión L publicada en el plano del fabricante
Horquilla soldada / horquilla
¿Necesita otra referencia? Enviar el marcado completo, las fotos y la cantidad →
Soportes de elevación para tapas, compuertas y cubiertas.
Explorar la línea →
Especifique los materiales según el entorno de trabajo.
Explorar la línea →
Envíe la referencia y la cantidad de cada artículo. Identificaremos el producto que cumple su requerimiento y prepararemos una cotización para su pedido.
