Aplicaciones y datos de selección
Describa la pieza móvil, el movimiento requerido y el espacio de instalación antes de elegir un resorte de gas.
Utilice estos ejemplos de aplicación para describir su propio conjunto. Los enlaces de productos son puntos de partida para revisar sus requisitos.
Para la tapa de un compartimento de servicio o una caja de herramientas, defina el ángulo de apertura y dónde aplica la fuerza el operario. Incluya la posición de la bisagra, el espacio de montaje y el número de resortes de gas.
Registre también la exposición a suciedad, agua y temperatura, y el esfuerzo de cierre requerido.
Una tapa de almacenamiento y un respaldo ajustable requieren comportamientos de movimiento diferentes. Decida si necesita asistencia a la elevación o una posición que pueda mantenerse y liberarse.
Para una opción con bloqueo, especifique la dirección de carga, el movimiento permitido mientras está bloqueada y cómo acciona el usuario el desbloqueo.

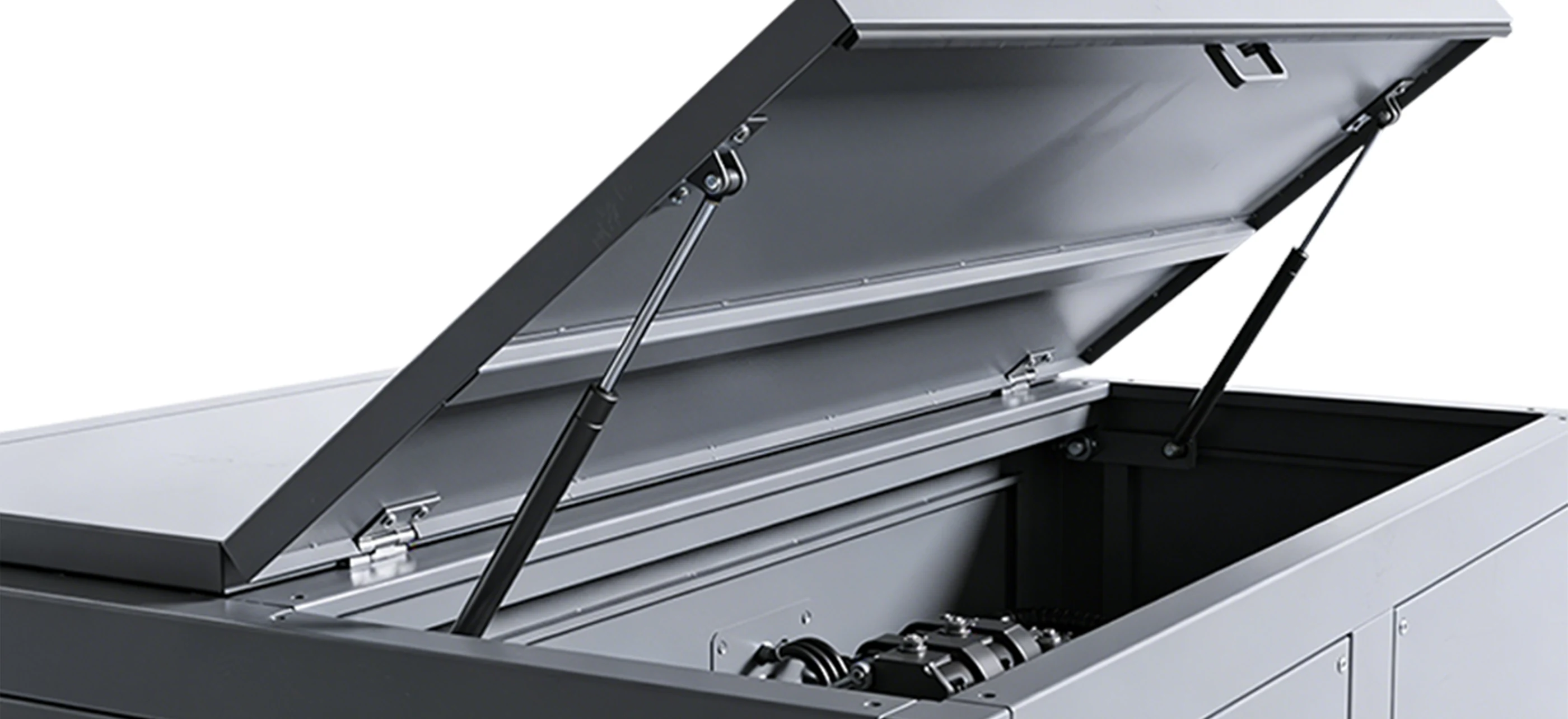

Para una cubierta de máquina o un panel de acceso, defina todo el movimiento y las zonas de fijación disponibles. Incluya el peso del panel y su centro de gravedad en la consulta.
Identifique posibles cargas laterales, vibraciones y contaminación. Confirme la orientación de instalación del diseño elegido.

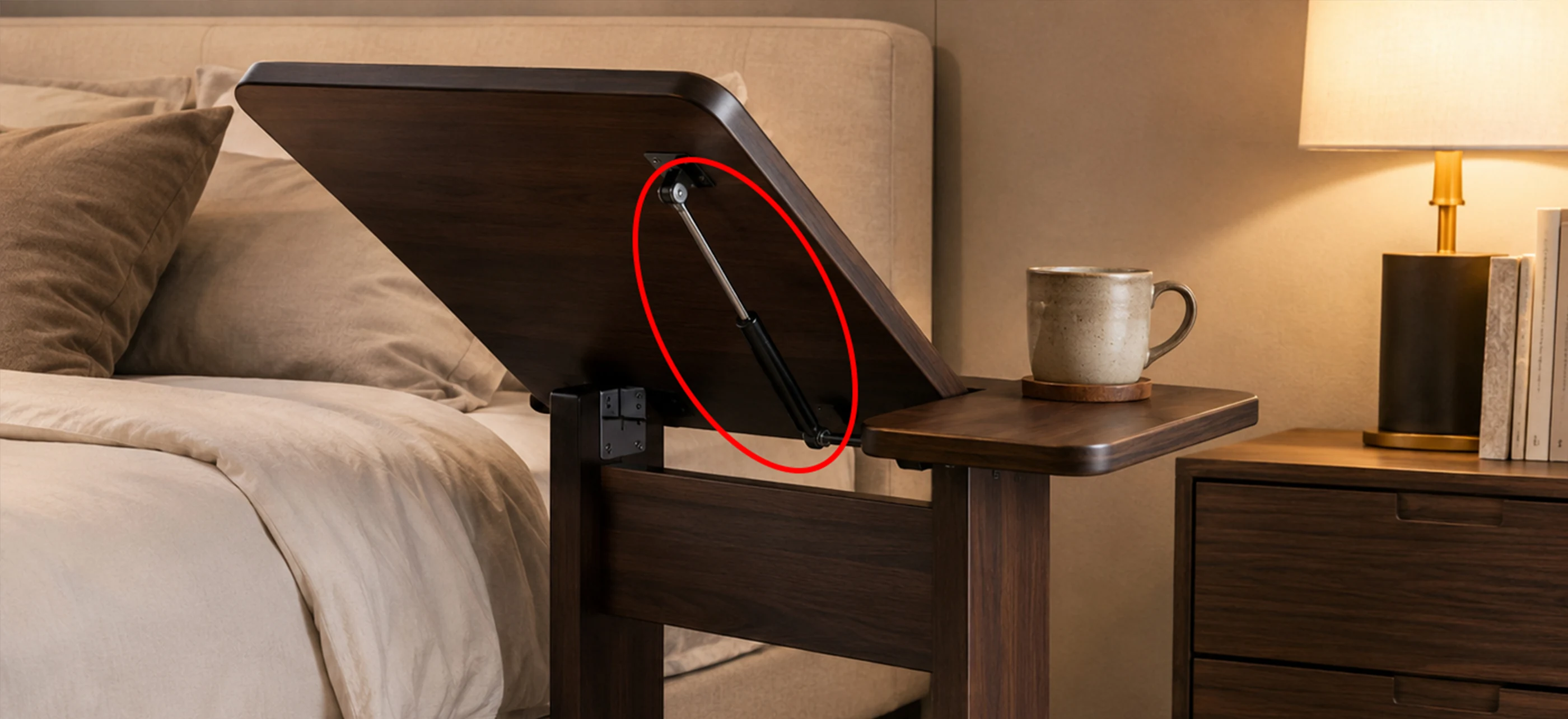

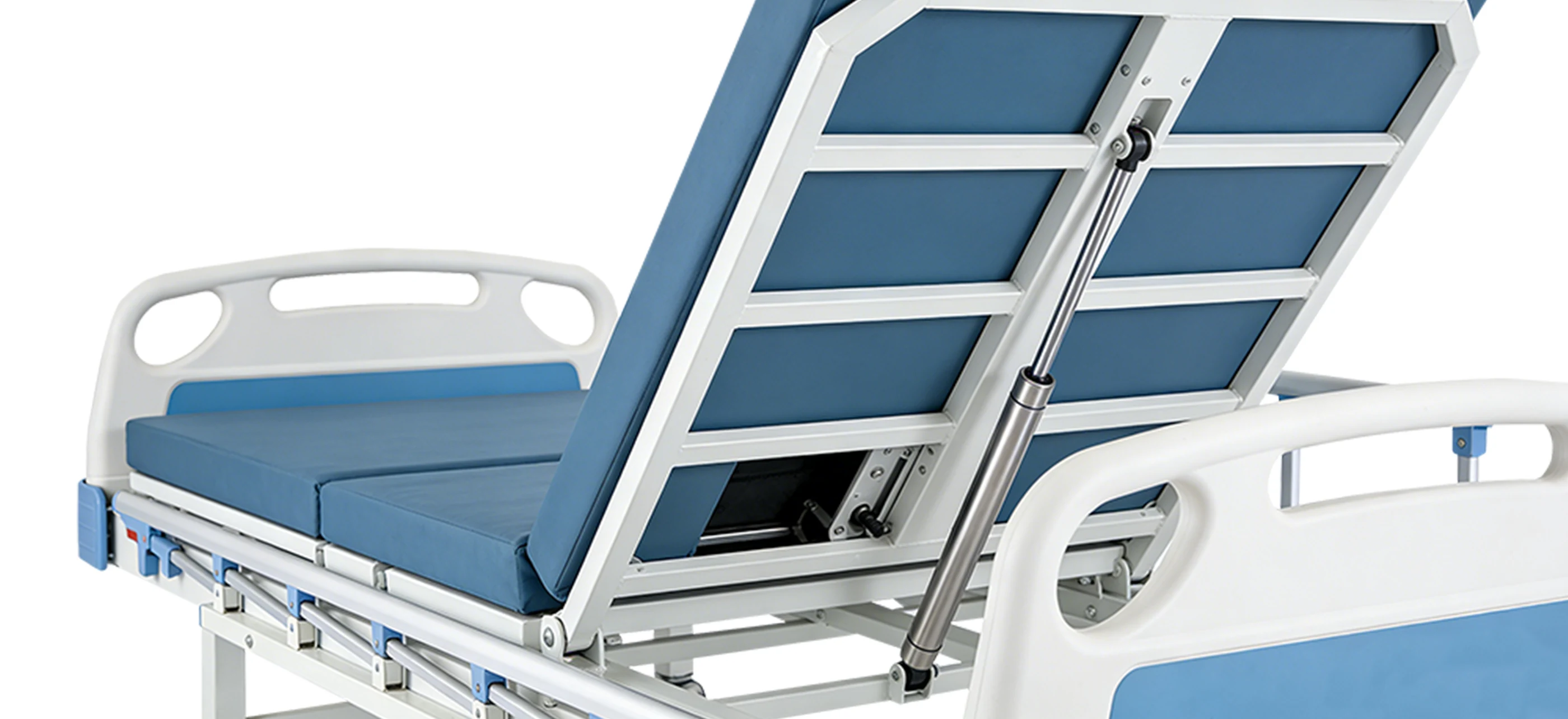

Para un panel ajustable o mecanismo de soporte, describa los casos de carga, el rango de ajuste y el comportamiento de mantenimiento de posición requerido. Un diseño con bloqueo debe corresponder a la dirección de carga y la orientación de montaje.
Incluya la exposición a la limpieza y el acceso al desbloqueo. El diseñador del equipo debe definir la verificación requerida antes de seleccionar los componentes.
Contexto técnico: Stabilus explica cómo el comportamiento de bloqueo, la dirección de carga y la orientación varían según el diseño.
Ejemplo de consulta
Supongamos que una cubierta de máquina con bisagra debe abrirse para el mantenimiento. Utilice un croquis para mostrar qué se puede montar y dónde, y después describa cómo debe sentirse la apertura y el cierre.
Para conocer los datos de diseño de este ejemplo, consulte las notas de Stabilus sobre el diseño de resortes de gas y el cálculo de instalación.
Envíe el plano, los requisitos de movimiento, la cantidad y el marcado de la pieza existente, si lo hay.
Identifique las dimensiones, limitaciones de montaje y especificaciones pendientes de confirmación.
Revise conjuntamente la especificación propuesta, los terminales incluidos y las condiciones de las muestras.
Acuerde los criterios de aceptación y pruebe la muestra seleccionada en las condiciones previstas.
La instalación, la contaminación, las vibraciones y las condiciones de trabajo pueden afectar a la vida útil. Las preguntas frecuentes técnicas de SUSPA explican por qué son importantes las pruebas en la aplicación. Utilice las instrucciones de instalación del producto seleccionado para confirmar la orientación y la alineación.
Utilice una revisión de plano común y marque claramente las dimensiones pendientes de comprobación.
Revise los requisitos de movimiento, material y conexión antes de comparar cotizaciones.
Documente qué debe demostrar la muestra en su conjunto y cómo se registrarán los resultados.
