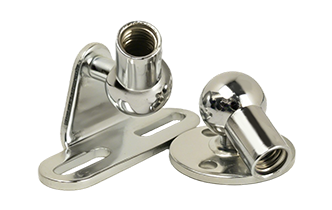

Труба, шток и соединения входят в одну спецификацию. Эти фотографии помогают определить резьбу на концах и расположение компонентов при работе с вашим чертежом.

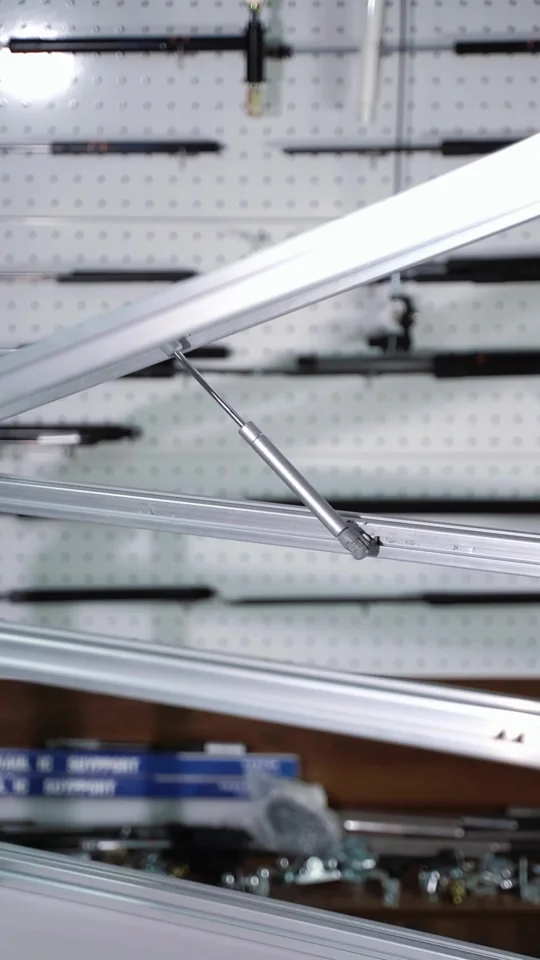

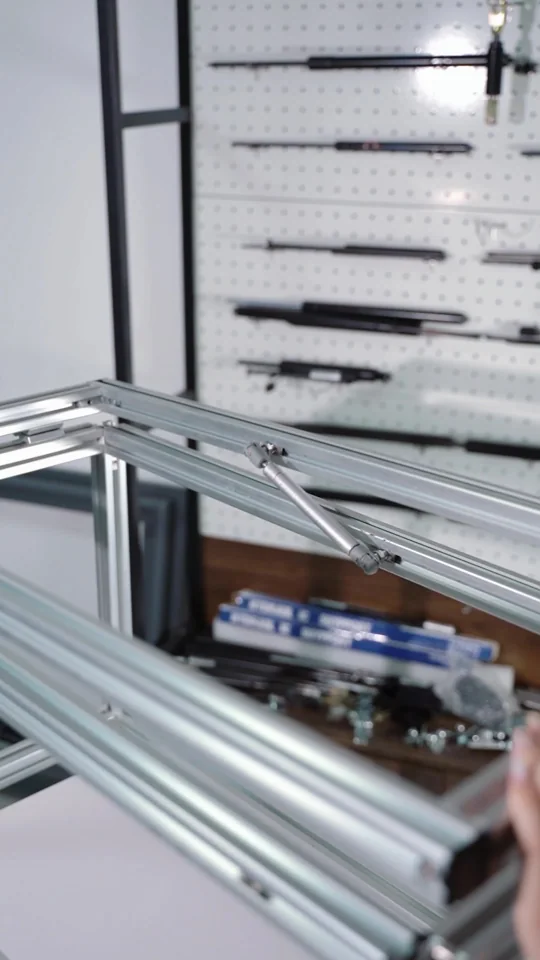

Два кадра одной демонстрации показывают механизм в разных положениях. Монтажная схема влияет на работу газовой пружины с подвижной рамой.

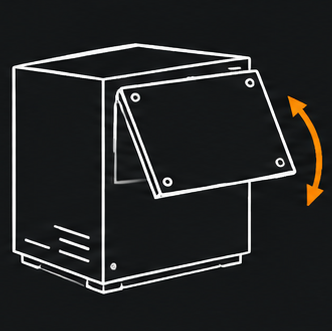

Стандартная газовая пружина, также называемая газовым упором, создаёт направленное наружу усилие для поддержки крышки, кожуха или другой подвижной детали. Лёгкость открывания и удержание в нужном положении зависят от всего механизма, включая петли и точки крепления.
Рассмотрите стандартную газовую пружину, если нужно уменьшить усилие подъёма или перемещения конструкции.
Если для регулировки и последующего удержания положения пользователь должен задействовать управление разблокировкой, сравните блокируемые газовые пружины перед выбором спецификации.
Запишите длину узла в выдвинутом и сжатом состояниях, используя одни и те же точки измерения. Для изделия с проушинами или шаровыми гнёздами обычно используют центры креплений. Для резьбового конца без наконечника возможна другая база: отметьте её на чертеже и не смешивайте способы измерения.
| Параметр чертежа | Что означает | Что проверить |
|---|---|---|
| Длина в выдвинутом состоянии | Длина в заданном полностью выдвинутом положении. | Укажите, включены ли оба наконечника. |
| Длина в сжатом состоянии | Длина в заданном полностью сжатом положении. | Проверьте минимальное монтажное расстояние и необходимый запас пространства для перемещения. |
| Ход | Перемещение штока между заданными крайними положениями. | При неизменных наконечниках и точках измерения длина в выдвинутом состоянии минус длина в сжатом состоянии равна ходу. |
| Диаметры трубы и штока | Два отдельных диаметра, а не длина узла. | Запишите оба: они помогают различать внешне похожие изделия. |
| Наконечники | Соединения, связывающие газовую пружину с конструкцией. | Сравните оба конца, используя руководство по наконечникам. |
Используйте утверждённый чертёж или безопасные измерения узла. Не следует принудительно сжимать вручную сопротивляющуюся газовую пружину только ради измерения.
Усилие газовой пружины указывают в ньютонах, обычно для определённого положения и условий измерения. Усилие меняется по ходу; трение также вызывает различие показаний при сжатии и выдвижении. Уточните, каким условиям соответствует заявленное усилие.
Оцените усилие на ручке на всём пути движения. Деталь, облегчающая открывание, при предлагаемой геометрии может требовать чрезмерного усилия закрывания.
Температура влияет на усилие и удобство работы. Рассмотрите заданный диапазон температур и монтажную ориентацию, не ограничивая сравнение образцов комнатной температурой.
Для новой установки начните с подвижной детали и расположения петель. Для замены начните с имеющегося чертежа или маркировки, затем проверьте, менялся ли окружающий механизм.
| Решение | Что подтвердить для предлагаемой детали |
|---|---|
| Движение и демпфирование | Требуемая помощь и скорость движения; демпфирование вблизи конца хода, если необходимо. |
| Усилие | Номинальное значение, условия измерения и согласованный допуск. |
| Размеры | Ход, обе длины узла и доступное пространство установки. |
| Соединения | Обозначения наконечников, резьбы, размеры осей и ориентация. |
| Среда | Требования к материалу и покрытию при указанном воздействии. |
Описание категории знакомит с семейством продукции. Согласованный для заказа чертёж должен определять точное сочетание поставляемых компонентов.
Проверьте весь ход и нагрузки на ручку, петли и кронштейны. См. руководство по промышленному применению.
Замена наконечника может изменить длину узла и доступное движение. Рассматривайте пружину и наконечники вместе.
Нет. Геометрия петли и креплений определяет воздействие газовой пружины на крышку. Двум установкам с одинаковой массой крышки могут требоваться разные усилия пружин.
Нет. Ход описывает перемещение, а длина в выдвинутом состоянии — размер между концами в определённом положении. Указывайте их отдельно на чертеже.
Стандартная газовая пружина оказывает помощь движению. Удержание положения с помощью клапана — отдельное требование; рассмотрите категорию блокируемых пружин при необходимости.
Также проверьте размеры, оба наконечника, движение и условия применения. Совпадение маркировки усилия само по себе не устанавливает взаимозаменяемость.
Проверьте всё движение, включая зазоры, усилие открывания и закрывания и работу защёлки при согласованной нагрузке и условиях. Наше руководство по заказу партии объясняет, как зафиксировать критерии приёмки.
Продолжите с той частью проекта, которую сейчас рассматриваете.
Технические материалы: Руководство Stabilus по измерению, Принципы работы газовых пружин SUSPA и Рекомендации Camloc по обращению. Эти материалы объясняют общие методы; предлагаемое изделие определяется согласованной спецификацией Horizon.
