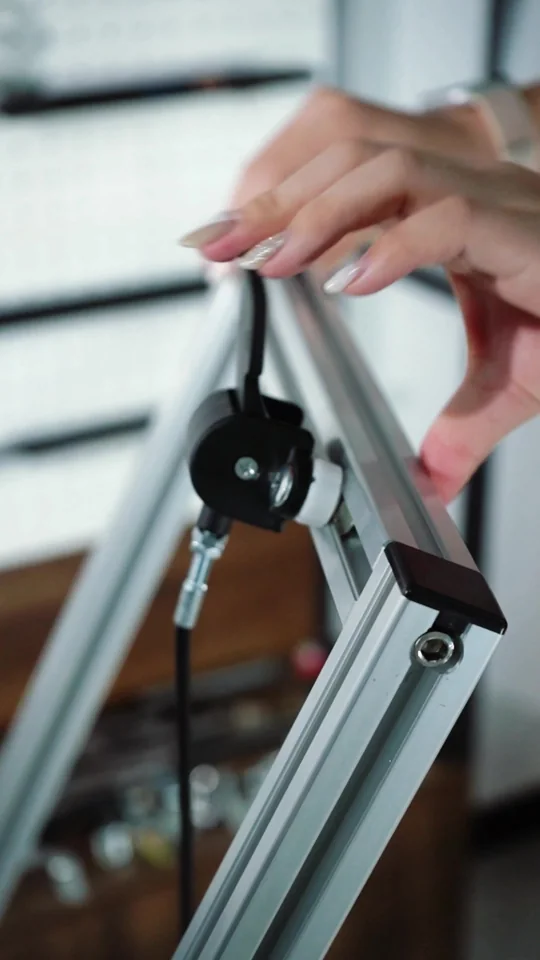

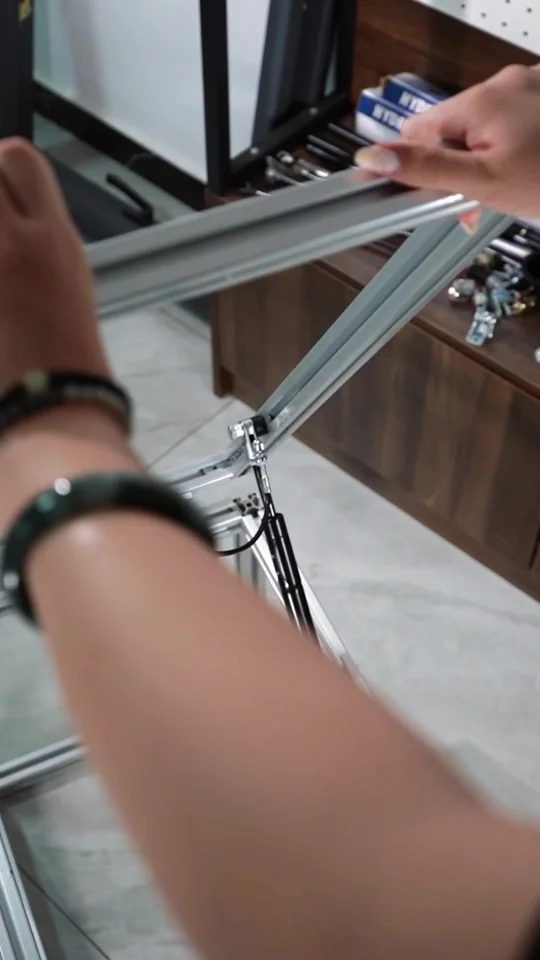

يشمل تركيب نابض الغاز القابل للقفل أداة التحرير بالإضافة إلى النابض. تعرض هذه الصور من عرض توضيحي واحد وصلة التحكم بالكابل والضبط اليدوي للإطار.
يُنظر في نابض الغاز القابل للقفل عندما تحتاج الآلية إلى الضبط ثم التثبيت في الموضع. في التصاميم التي تعمل بصمام، تتيح أداة التحرير الحركة؛ ويعيد إغلاق الصمام سلوك التثبيت المحدد. كلمة «قابل للقفل» وحدها لا تحدد الصلابة أو سعة الحمل أو اتجاه الحركة.
حدد كيف ينبغي للمستخدم رفع الهيكل أو خفضه أو إمالته عند تشغيل أداة التحكم.
حدد اتجاه الحمل والحركة المقبولة بعد ترك المستخدم أداة التحكم.
تصف المصطلحات التالية أساليب فنية شائعة. هي مفردات لمراجعة التكوين، وليست قائمة بموديلات Horizon القابلة للاستبدال فيما بينها.
| المصطلح | معناه عند المراجعة | القرار الذي ينبغي تسجيله |
|---|---|---|
| القفل المرن | يمكن للوحدة المقفلة أن تنزاح مرناً تحت الحمل. | هل تُقبل حركة محدودة، وتحت أي حمل مطبق؟ |
| القفل الصلب | يقاوم التصميم الحركة حتى حده المحدد. | في أي اتجاه يلزم هذا الحد، وما الحركة المسموح بها؟ |
| اتجاه الانضغاط / التمدد | يحاول الحمل المطبق تقصير نابض الغاز / إطالته. | حدد الاتجاهين عندما يمكن تحميل الآلية في كليهما. |
يجب أن يعمل نابض الغاز وأداة تحكم المستخدم معاً ضمن الحيز المتاح. تختلف متطلبات ترتيب الذراع المباشر عن ترتيب الكابل البعيد؛ ويجب التحقق من توفرهما للمنتج المقترح.
| الواجهة | ما يُفحص في الرسم أو العينة |
|---|---|
| نقطة التشغيل | الموضع والحيز القابل للوصول واتجاه التشغيل المطلوب. |
| حركة التحرير | الشوط وقوة التشغيل المحددان؛ أكد قدرة أداة التحكم على تحقيقهما. |
| التحكم البعيد، إن استُخدم | موضع أداة التحكم ومسار الكابل والحيز اللازم لرأس التحرير المتوافق. |
| العودة إلى التثبيت | أكد سلوك التثبيت المقصود عندما يترك المستخدم أداة التحكم. |
| وصلات النهايات | راجع وصلتي الطرفين وخلوصات التثبيت إلى جانب آلية التحرير. |
صف الحركة عند تشغيل أداة التحكم، والسلوك عند تركها، وأي حمل إضافي يُطبق بعد ضبط الموضع.
سجل اتجاه التثبيت ومسافة الحركة المتاحة ووصلتي الطرفين وواجهة التحرير. استخدم دليل قياس الطول لمراجع الأبعاد.
تحقق من سهولة الوصول إلى أداة التحكم وجهد الضبط وسلوك التثبيت في الآلية الفعلية. سجل إصدار التكوين والظروف المتفق عليها مع النتيجة.
قد تنطوي تطبيقات ضبط الأثاث والألواح الصناعية والمعدات المريحة للاستخدام على حالات حمل مختلفة حتى عندما تتشابه نوابض الغاز. عندما تدعم الآلية شخصاً أو حملاً حرجاً، يجب على مصممها تحديد وسائل الحماية والتحقق للمعدات كاملة.
لا. لأداء التثبيت حدود يجب تحديدها للمنتج واتجاه الحمل. وصف القفل الصلب لا يعني إمكانية تحمل كل حمل خارجي.
نعم. قد يعتمد سلوك القفل وحدوده على التصميم واتجاه الحمل المطبق. وضح ما إذا كان التطبيق يحاول تقصير نابض الغاز أو إطالته.
فقط بعد التحقق من واجهته وشوطه وقوة تشغيله ومساره مقارنة برأس التحرير المقترح. تشابه طرف الكابل في المظهر لا يؤكد التوافق.
لا يؤكد ذلك سلوك التثبيت أو واجهة التحرير. سجل كيفية عمل الآلية الأصلية وافحص البديل المقترح داخل المجموعة.
إذا كان التطبيق يحتاج أساساً إلى مساعدة بالقوة ولا يتطلب قفلاً متحكماً فيه للموضع، فابدأ بـ نوابض الغاز القياسية. تحقق من الآلية كاملة بدلاً من الاختيار حسب اسم الفئة وحده.
تابع الجزء من المشروع الذي تراجعه الآن.
مراجع فنية: مبادئ القفل والتحرير من Stabilus و شرح القفل بحسب الاتجاه من SUSPA. لا تحدد تصنيفات موديلاتهما وميزاتهما الخاصة مواصفات منتجات Horizon.
